Болты с шестигранной головкой (ГОСТ 7798-70, ТУ 14-4-1761-94)

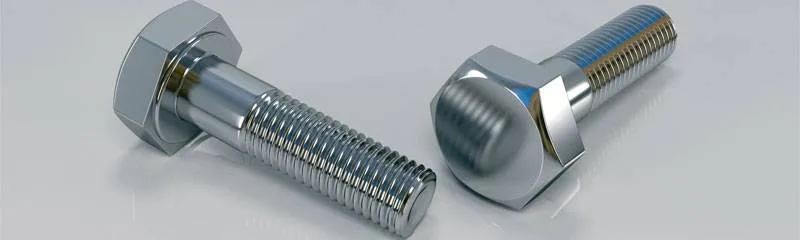

Болты с шестигранной головкой ГОСТ 7798 70 представляет собой крепежное изделие, состоящее из стержня с резьбой и головки в виде правильного шестигранника, которая предназначается для захвата гаечным ключом.

Основная задача, которую выполняет болт с шестигранной головкой – соединение конструкций различных размеров. Сфера использования – строительство, машиностроение и другие промышленные отрасли. При монтаже используются гайки и шайбы, соответствующие по размерам.

Различные наименования отличаются по следующим показателям:

• Длина и диаметр изделия
• Диаметр и шаг резьбы
• Высота шестигранной головки и ее размер под ключ
• Материал
• Тип покрытия

Болт ГОСТ 7798 70 изготавливается из стали различных марок. В качестве покрытия используется цинковое покрытие нанесенное гальваническим способом болты выпускаются без покрытия. Размеры изделий находятся в диапазоне: длина от 16 до 240 см, диаметр от 6 до 30 мм.

Шаг резьбы может быть мелким или крупным.

Завод ОАО «ММК-МЕТИЗ» производит и продает крепежные изделия различных размеров и типов оптом с доставкой или самовывозом. Предлагаем купить болт гост 7798 70 для нужд строительных и промышленных предприятий в любых количествах. Производство болтов осуществляется строго в соответствии с требования ГОСТа и соблюдением всех параметров (марка стали, точность размеров, вид покрытия).

Марка стали: 10кп; 20кп; 10; 20; 35; 40Х; 30ХР

Класс точности болтов с шетсигранной головкой: B

Класс прочности**: 4,8; 5,8; 6,8; 8,8; 10,9 (**)

Поле допуска резьбы болта: 6g;

8g – для болтов ТУ 14-4-1761-94

Без покрытия или с гальваническим цинковым покрытием М6-М16.

Возможно изготовление болтов под дальнейшее горячее оцинкование.

Чертеж 30632 – кл. прочности 5.8 (М14-М30).

Чертех ММК-Метиз 01-12 40Х – кл. пр. 8.8 (М12-М30)

Термодиффузионное оцинкование

Чертеж ММК-Метиз 01-10 – кл. пр. 5.8 (М14-М30)

Чертеж ММК-Метиз 01-10 40Х – кл. пр. 8.8;10.9 (М12-М30)

мм

d	Шаг резьбы	k	b*	S	е, не менее	L
6	1	4	18	10	10,9	16-65
8	1,25	5,3	22	13	14,2	20-90
10	1,5	6,4	26/32	17	18,7	25-160
12	1,75	7,5	30/36	19	20,9	35-150
14	2,0	8,8	34/40	22	23,9	30-120
16	2,0	10	38/44	24	26,2	30-160
18	2,5	12	42/48	27	29,6	50-160
20	2,5	12,5	46/52	30	33,0	50-200
22	2,5	14	50/56	32	35,0	50-200
24	3,0	15	54/60	36	39,6	60-200
27	3,0	17	60/66	41	45,2	80-200
30	3,5	18,7	66/72	46	50,9	80-200

*Длина резьбы, указанная в знаменателе, для болтов с L>12.

Масса 1000 штук, кг
L,мм/ d,мм	Мб	М8	M10	М12	М14	М16	М18	М20	М22	М24	М27	M30
16	5,930	—	—	—	—	—	—	—	—	—	—	—
20	6,742	13,02	—	—	—	—	—	—	—	—	—	—
25	7,871	14,84	26,64	38,72	—	—	—	—	—	—	—	—
30	8,981	17,12	29,48	42,82	62,18	83,34	—	—	—	—	—	—
35	10,09	19,09	32,7	47,2	67,78	90,62	—	—	—	—	—	—
40	11,20	21,07	35,78	51,64	73,79	97,99	—	—	—	—	—	—
45	12,31	23,04	38,87	56,08	79,84	105,7	—	—	—	—	—	—
50	13,42	25,02	41,95	60,53	85,89	113,6	152,40	190,6	236,60	—	—	—
55	14,53	26,99	45,04	64,97	91,93	121,5	162,40	203,7	250,70	—	—	—
60	15,64	28,97	48,12	69,41	97,98	129,4	172,40	216,0	266,5	329,9	—	—
65	16,76	30,94	51,21	73,85	104,00	137,3	182,40	228,4	281,4	348,8	—	—
70	—	32,91	54,29	78,3	110,00	145,2	192,40	240,7	296,4	366,5	—	—
75	—	34,89	57,38	82,74	116,10	153,1	202,40	253,0	311,3	384,3	—	—
80	—	36,86	60,46	87,19	122,10	161,0	212,40	265,0	326,2	402,1	536,1	687,5
90	—	40,81	66,63	96,06	134,20	176,8	232,40	290,1	356,1	437,6	581,0	743,0
100	—	—	72,80	105,00	146,30	192,6	252,40	314,7	385,9	473,2	626,0	798,5
110	—	—	78,97	113,90	158,40	208,4	272,30	339,4	415,8	508,7	671,0	854,1
120	—	—	85,14	122,80	170,50	224,2	292,30	364,1	445,70	544,2	716,0	909,6
130	—	—	91,31	131,60	—	240,0	312,30	338,8	475,5	579,8	761,0	965,2
140	—	—	97,48	110,50	—	255,80	332,30	413,5	505,4	615,3	806,0	1021
150	—	—	103,60	149,40	—	271,60	352,30	438,1	535,2	650,8	850,1	1076
160	—	—	109,80	—	—	287,40	—	462,80	565,10	686,4	895,9	1132
170	—	—	—	—	—	—	487,50	595,00	721,9	940,9	1188
180	—	—	—	—	—	—	—	512,20	624,80	757,5	985,0	1243
190	—	—	—	—	—	—	—	536,90	654,70	793,0	1031	1299
200	—	—	—	—	—	—	—	561,50	684,7	828,6	1076	1354

** Классы прочности по типоразмерам болтов определяются при составлении договора.

Болты класса прочности 5.6, 5.8 под дальнейшее термодиффузионное оцинкование изготавливаются по чертежу ММК-МЕТИЗ 01-10 с уменьшенным диаметром резьбы. Остальные требования (конструкция и геометрические параметры) соответствуют ГОСТ 7798-70.

Болты класса прочности 8.8, 10.9 под дальнейшее термодиффузионное оцинкование изготавливаются по чертежу ММК-МЕТИЗ 01-10 40Х с уменьшенным диаметром резьбы. Остальные требования (конструкция и геометрические параметры) соответствуют ГОСТ 7798-70
