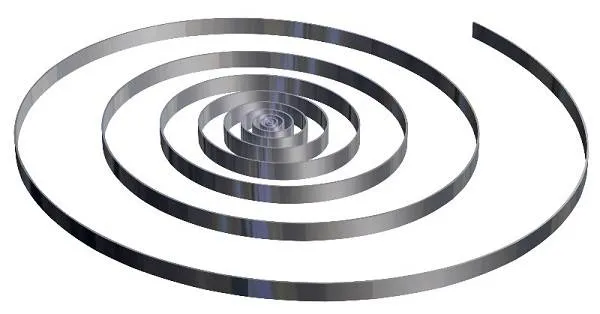

Назначение: Назначение: стальная лента предназначена для защиты кабелей от механических повреждений.
Ленту изготавливают из стали марки 08 (пс, кп) 10кп по ГОСТ 1050.
Ленту изготавливают двух групп:
-
А — стальная лента оцинкованная;
-
Б — стальная лента без покрытия.
Б — PI— лента, изготовленная способом разрезки широкой ленты (шириной до 300 мм).
Лента группы А подразделяется на подгруппы:
-
Апл — стальная лента, оцинкованная горячим или гальваническим способом, для изготовления плоской брони;
-
Anp I — стальная лента, оцинкованная гальваническим способом, для изготовления профильной брони;
-
Aпр II -стальная лента, оцинкованная горячим способом, для изготовления профильной брони.
Ленту группы А подразделяют на два класса:
Поверхностная плотность цинкового покрытия, нанесенного с двух сторон на поверхность ленты, г/м2, не менее:
200 — для 1-го класса;
100 — для 2-го класса.
размеры ленты и предельные отклонения:
| Толщина ленты |
Предельные отклонения по толщине | Ширина ленты |
Предельные отклонения, по ширине | ||||
|---|---|---|---|---|---|---|---|
| А | Б-Pi | А | Б-Pi | ||||
| Нормальной точности изготовления |
Повышенной точности изготовления |
Нормальной точности изготовления |
Повышенной точности изготовления |
||||
| 0,10 | — | — | -0,02 | 10,15,20 | — | — | -1,0 |
| 0,20 | — | — | -0,04 | 10,15,20,25, 30,35 40,45 50,55,60 | — | — | -1,0 -2,0 -3,0 -4,0 |
| 0,30 | -0,07 | -0,06 | -0,05 | 10,15,20,25, 30,35 40,45 50,55,60 | -1,0 | -0,4 | -1,0 -2,0 -3,0 -4,0 |
| 0,40 | -0,11 | -0,08 | -0,06 | 10,15,20,25, 30,35 40,45 50,55,60 | -1,0 | -0,4 | -1,0 -2,0 -3,0 -4,0 |
| 0,50 | -0,11 | -0,08 | -0,07 | 10,15,20,25, | -1,0 | -0,4 | -1,0 |
| 30,35 | -2,0 | -2,0 | |||||
| 40,45 | -3,0 | -0,5 | -3,0 | ||||
| 50,55,60 | -4,0 | -4,0 | |||||
| 0,80 | — | — | -0,09 | 45 50,55,60 | — | — | -3,0 -4,0 |
| 1,0 | — | — | -0,10 | 45 50,55,60 | — | — | -3,0 -4,0 |
Знак «-» означает, что лента данного размера не изготавливается.
механические свойства:
| Группа и подгруппа стальной ленты | Временное сопротивление разрыву ?в Н/мм(кгс/мм ) | Относительное удлинение ?4, %, не менее |
|---|---|---|
| Алл Б | Не менее 280 (28) | 20 |
| Апр I | 280-400 (28-40) | 23 |
| Апр II | 20 |
