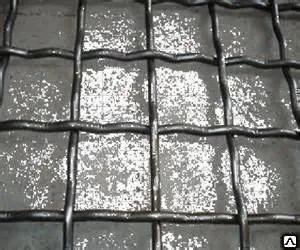

Назначение: проволочные сетки для просеивания каменных углей, горючих сланцев, кокса, руд черных и цветных металлов, агломерата, окатышей, нерудных строительных других кусковых и сыпучих материалов, а также для фильтрации.
Размеры проволочные: сетки изготавливаются в виде прямоугольных карт длиной до 5000 мм и шириной 1000,1250,1500,1750, 2000 мм.
Материал проволочных сеток: углеродистая сталь марок 45, 50, 55 (низкоуглеродистая сталь диаметром 8,0 мм).
Высоколегированная сталь марок 12х18H9т, 12х18H10т, 20х13 (диаметр 1,6-6,0 мм).
| Размер ячейки, мм | Масса 1 м, кг, при диаметре проволоки | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1,2/1,3 | 1,4 | 1,6 | 2,0 | 2,2 | 3,0 | 3,6 | 4,0 | 5,0 | 5,6 | 6,0 | ||
| ЧР | 2,0 | 6.5 | — | — | — | — | — | 6,5 | 6,5 | 6,5 | 6,5 | 6,5 |
| 2,6 | 5,2 | — | — | — | — | — | — | — | — | — | — | |
| 3,0 | 4,5 | 5,1 | — | — | — | — | — | — | — | — | — | |
| 4,0 | — | — | 6,0 | — | — | — | — | — | — | — | — | |
| Р | 4,0 | — | — | 60 | — | — | — | — | — | — | — | — |
| 5,0 | — | — | — | 7,5 | — | — | — | — | — | — | — | |
| 6,0 | — | — | — | — | 7,7 | — | — | — | — | — | — | |
| 8,0 | — | — | — | — | — | 10,7 | — | — | — | — | — | |
| 10,0 | — | — | — | — | — | 9,0 | 12,5 | — | — | — | — | |
| 12,0 | — | — | — | — | — | 7,9 | — | — | — | — | — | |
| 13,0 | — | — | — | — | — | 7,4 | — | 12,2 | — | — | — | |
| 14,0 | — | — | — | — | — | — | 9,6 | 11,6 | — | — | — | |
| 15,0 | — | — | — | — | — | — | 9,1 | — | — | — | — | |
| 16,0 | — | — | — | — | — | — | — | 10,5 | 15,5 | — | — | |
| 18,0 | — | — | — | — | — | — | 7,9 | — | 14,2 | — | — | |
| 20,0 | — | — | — | — | — | — | — | — | 13,1 | — | — | |
| 22,0 | — | — | — | — | — | — | — | — | 12,2 | — | — | |
| 25,0 | — | — | — | — | — | — | — | — | 10,8 | — | 15,2 | |
| СР | 32,0 | — | — | — | — | — | — | — | — | 8,9 | — | 12,6 |
| 35,0 | — | — | — | — | — | — | — | — | 8,2 | — | 11,7 | |
| 37,0 | 14,5 | 14,5 | — | — | — | — | — | — | 7,8 | — | 11,0 | |
| 40,0 | — | — | — | — | — | — | — | — | 7,3 | — | 10,2 | |
| 45,0 | 12,3 | 12,3 | — | — | — | — | — | 12,3 | — | 9,1 | 9,2 | |
| 50,0 | 11,5 | 11,5 | — | — | — | — | — | 11,5 | — | 8,1 | 8,2 | |
| 55,0 | 10,8 | 10,8 | — | — | — | — | — | 10,8 | — | — | 7,7 | |
| 60,0 | — | — | — | — | — | — | — | — | — | — | 7,2 |
ЧР-частично-рифленые сетки; Р-рифленые сетки; СР-сложно-рифленые сетки.
Примеры сеток:
| Конструкция сетки | Размер ячейки, мм | Диаметр проволоки, мм | Ширина сетки, мм |
|---|---|---|---|
| ЧР | 2,0 | 1,2 | 1500 |
| 2,6 | 1,2 | 1500 | |
| 3,0 | 1,2; 1,4 | 1500 | |
| 4,0 | 1,6 | 1000; 1250; 1500; 1750; 2000 |
|
| Р | 4,0 | 1,6 | |
| 5,0 | 2,0 | 1000; 1250; 1500; 1750; 2000 |
|
| 6,0 | 2,2 | 1000; 1250; 1500; 1750; 2000 |
|
| 8,0 | 3,0 | 1000; 1250; 1500; 1750; 2000 |
|
| 10,0 | 3,0; 3,6 | 1000; 1250; 1500; 1750; 2000 |
|
| 12,0 | 3,0 | 1000; 1250; 1500; 1750; 2000 |
|
| 13,0 | 3,0 | 1000; 1250; 1500; 1750; 2000 |
|
| 14,0 | 3,6; 4,0 | 1000; 1250; 1500; 1750; 2000 |
|
| 15,0 | 3,6 | 1000; 1250; 1500; 1750; 2000 |
|
| 16,0 | 4,0; 5,0 | 1000; 1250; 1500; 1750; 2000 |
|
| 18,0 | 3,6; 5,0 | 1000; 1250; 1500; 1750; 2000 |
|
| 20,0 | 5,0 | 1000; 1250; 1500; 1750; 2000 |
|
| 22,0 | 5,0 | 1000; 1250; 1500; 1750; 2000 |
|
| 25,0 | 5,0; 6,0 | 1000; 1250; 1500; 1750; 2000 |
|
| СР | 32,0 | 5,0; 6,0 |
1000; 1250; 1500; 1750; 2000 |
| 37,0 | 5,0; 6,0 |
1000; 1250; 1500; 1750; 2000 |
|
| 40,0 | 5,0; 5,6; 6,0 | 1000; 1250; 1500; 1750; 2000 |
|
| 45,0 | 5,6; 6,0 | 1000; 1250; 1500; 1750; 2000 |
|
| 50,0 | 6,0 | 1000; 1250; 1500; 1750; 2000 |
|
| 55,0 | 6,0 | 1000; 1250; 1500; 1750; 2000 |
|
| 60,0 | 6,0 | 1000; 1250; 1500; 1750; 2000 |
Сетки формируются в пакеты. Для пакетирования применяется катанка диаметром 6,5 мм.
