Карбид циркония ТУ 6-09-03-408-75

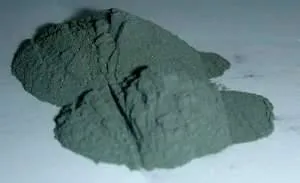

Карбид циркония имеет вид сероватого порошка. Данное соединение имеет структуру кубической гранецентрированной решетки. Обладает высокими огнеупорными характеристиками.

Формула
Карбид циркония имеет формулу: ZrC.

Физические свойства
Карбид циркония имеет следующие физические свойства:

Температура плавления: 3530 °C.
Температура кипения: 5100 °C.
Тепло проводимость: 11,6 ВТ/ (м*К).
Удельное электрическое сопротивление: 50 мкОм ? см.
Коэффициент линейного твердого расширения данного соединения равен 7,01 ? 10-6.
Микротвердость 28,44 ГПа.
Модуль Юнга, характеризующий свойства материала сопротивляться растяжению, сжатию при упругой деформации: 412 ГПа.
Плотность: 6,73 г/см3.
Обладает высокой электропроводимостью.
Проявляет сверхпроводниковые свойства в температурном диапазоне 2-4 K.

Химические свойства
Данный карбид проявляет высокую химическую устойчивость в условиях комнатной температуры. Особенно сильно это свойство выражено в отношении к серной, соляной, фосфорной, хлорной, щавелевой кислотам.
Растворим кипящих азотной и хлорной кислотах. Окисляется кислородом при температуре более 700 °C.
Данное соединение не разлагается водой.
При нагревании в азотной атмосфере переходит в нитрид карбид циркония.
Содержание веществ по ТУ 6-09-03-408-75
ТУ 6-09-03-408-75 устанавливает следуещее содержание веществ:

Массовая доля, %
Циркония не менее
88,0
Углерода связанного не менее
10,8
Углерода свободного не более
0,5
Железа не более
0,05

Сферы применения
Широко распространено применение карбида циркония в атомной промышленности как невосприимчивое покрытие

для ядерных реакторов. Кроме того, данное соединение используется для покрытия диоксида урана и диоксида тория в ядерном топливе.

В производственной промышленности карбид циркония нашел применение как шлифовальный материал.

Благодаря своим огнеупорным свойствам, о которых упоминалось выше, данное соединение используют при производстве огнеупорных электродов и тиглей.

Карбид циркония используют для резки стекла.

Благодаря своим показателям твердости и тугоплавкости применяется в качестве материала для изготовления режущих инструментов по металлу.

Получение (синтез)
В промышленности самым распространенным способом получения карбида циркония служит восстановление циркония углем в температурном режиме 2000-2500 °C.

Так же карбид бора синтезируют при помощи нановолокнистого углерода.
