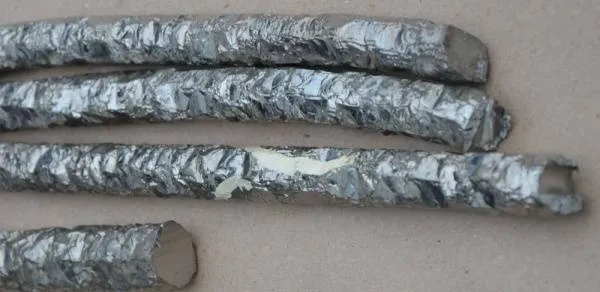

Цирконий пруток

Прутки изготавливаются из сплавов циркония с содержанием ниобия от 1 % до 2,5 %, и из сплава Э635. Материал прутков является коррозионно-стойким. По степени точности изготовления прутки подразделяют на два вида: обычной и повышенной точности.

Механические свойства прутков

Механические свойства прутков указаны в таблице 1.

Таблица 1

Температура испытаний	Механические свойства
временное сопротивление разрыву, бв, Н/мм2 (кгс/мм2) не менее	предел текучести, б0,2 Н/мм2 (кгс/мм2) не менее	относительное удлинение % не менее
300°С	295 (30)	195 (20)	15

Размеры прутков

Геометрические размеры прутков обычной точности и их предельные отклонения указаны в таблице 2.

Таблица 2

Диаметр, мм	Длина, мм	Допуск прямолинейности образующей прутка на 1 м длины мм, не более	Вид обработки
Номин.	Пред. откл.	Номин.	Пред. откл.
4.5	-0.10	от 500 до 1500	+5.0	5.0	волоченые
9.0	+0.15	не менее 1500	—	1.5	катаные
9.6	+0.15	не менее 200	—	1.5	катаные
12.0	-0.30	7410	+50.0	катаные
13.2	±0.20	не менее 1500	—	1.5	катаные
14.0	±0.15	кратна 200	+10.0	1.5	катаные
14.3	±0.20	не менее 1500	—	1.5	катаные
20.0	±0.20	не менее 1500	—	5.0	катаные
22.0	±0.25	не менее 1500	—	5.0	катаные
23.0	±0.30	не менее 1500	—	5.0	катаные
27.0	±0.30	не менее 1500	—	5.0	катаные
30.0	±0.30	не менее 1500	—	5.0	катаные, прессованные
35.0	±0.30	кратна 380	+5.0	5.0	катаные, прессованные
62.0	+3.00	2510	+30.0	не контролируется	катаные, прессованные
80.0	±0.50	по заказу	+1.0	не контролируется	катаные, прессованные
81.0	+2.50-1.50	кратна 180	+10.0	не контролируется	катаные, прессованные

Геометрические размеры прутков повышенной точности и их предельные отклонения указаны в таблице 3.

Таблица 3

Диаметр, мм	Допуск прямолинейности ображующей прутка	Длина, мм	Вид обработки
Номинальный	Предельные отклонения
Группа А	Группа Б	Группа В
9.6 13.0	+0.040	±0.020	-0.040	1.0	от 1500 до 2500 вкл.	катаные
8.7 9.6 13.0	Все группы — 0.050	волочёные

По соглашению с заказчиком изготавливаются прутки других размеров. Овальность прутков находится в пределах допуска на диаметр.

Контроль

Прутки подвергаются радиографическому и ультразвуковому контролю на отсутствие нарушений сплошности.

Упаковка и маркировка

Прутки упаковываются в деревянную или металлическую тару (ящики, контейнеры). Упаковка прутков исключает возможность их перемещения внутри тары, загрязнения, повреждения поверхности, изменения формы.

Транспортная маркировка выполняется по ГОСТ 14192-77 с нанесением манипуляционных знаков и указанием завода-изготовителя, массы нетто, брутто, марки сплава, номера плавки (партии), диаметра прутков, адреса заказчика.

Транспортировка и хранение

Прутки в упакованном виде могут транспортироваться всеми видами транспорта. При транспортировке прутки защищены от механических повреждений, попадания влаги и воздействия активных химических веществ.

Прутки хранятся в упакованном виде в закрытых помещениях, исключающих их механические повреждения, попадание на них влаги и действие активных химических веществ.
