СИЛАГЕРМ 5010 ДЛЯ ФОРМ

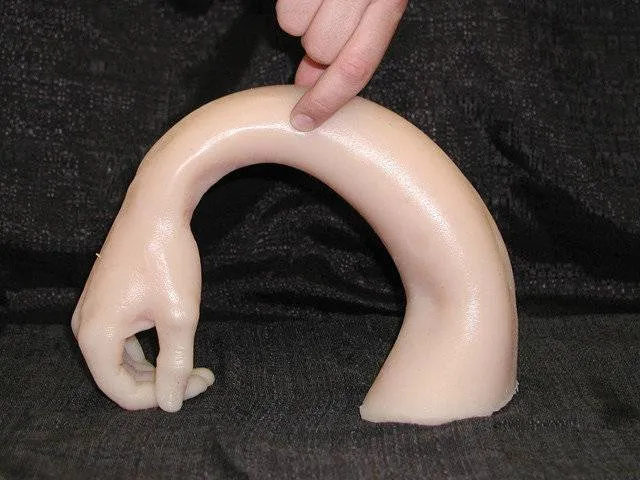

Недорогой, формовочный компаунд Силагерм 5010, состоит из 2 компонентов, при смешении которых происходит процесс вулканизации и компаунд становится очень мягкой резиной.

Применяется для изготовления различных изделий, форм для мыла, а так же стелек, приманок.

ФОРМОВОЧНЫЙ ПУ КОМПАУНД

Силагерм 5010

Силагерм 5010 – двухкомпонентный заливочный полиуретановый компаунд холодного отверждения для изготовления различных изделий: формы, приманки для рыб, стельки и т.п.

Марка

Твердость по Шору A

Соотношение (по весу)

Цвет

Время жизни, мин

Время отверждения, час

Плотность г/см3

Вязкость основной пасты Pa*s

Вязкость отвердителя Pa*s

Удлинение при разрыве, %

Предел прочности на разрыв, МПа

Усадка, %

Силагерм 5010

15±1

100 А : 40 В

Желтовато-Прозр

30-100

24

1,05

4-6

30-40

500-600

1,0-2,0

Менее 0,1%

Подготовка.

Перед нанесением компаунда подготовьте поверхность мастер-модели, очистите ее от пыли и посторонних включений и просушите. Тщательно, особенно в углах и выемках обработайте мастер-модель разделительным составом, (рекомендуется воск растворить в уайт-спирите ) нанеся несколько слоев (обычно не более 2-х) с промежуточной сушкой между слоями в течение 20-30 минут или воспользоваться восковой разделительной смазкой Вс-М. Компоненты чувствительны к влажности, поэтому работайте с материалом только в помещениях с пониженной влажностью. Храните компоненты компаунда в герметично закрытой таре!!!

Перед смешением, тщательно перемешайте компонент А (бежевого цвета). Отмерьте необходимое количество компонентов (точное весовое соотношение указанное в таблице) компонентов позволяет достичь равномерного и полного отверждения компаунда). Компаунд желательно использовать сразу, поскольку компонент В при вскрытой упаковке, начинает взаимодействовать с влагой воздуха, что в последствии приводит к остаточной липкости отвержденного компаунда.

Пасту и отвердитель следует смешивать вручную шпателем или низкооборотной мешалкой (от краев к середине) до получения однородной массы. После открытия упаковки, оставшийся продукт должен храниться в плотно закрытой таре, без доступа воздуха!!!. Ёмкости и средства для смешения должны быть чистыми и сухими и сделаны их пластика, стекла или металла.

ВНИМАНИЕ: Перемешивание дрелью с оборотами более 1 об./сек. приведет к значительному увеличению пузырей и пористости материала. Перемешивать 2 компонента необходимо неторопливо, но тщательно.

Полученная масса наносится заливкой либо послойно кистью или шпателем. Послойное нанесение необходимо для обеспечения самостоятельного выхода, захваченных в процессе смешивания, пузырьков воздуха. Выполните проглаживание шпателем для удаления пузырьков воздуха. Порции при послойном нанесении следует готовить отдельно, после нанесения предыдущего слоя.

При заливке формы:

Для устранения «пузырей» применять только ручной замес компонентов шпателем, с перемешиванием до образования равномерной пасты без сгустков. Мягкой кисточкой нанести первый слой на мастер-модель. Затем тонкой струйкой в одну точку залить форму.

После заливки нужно удалить со всей формы пузырьки. Для этого плавно погружают шпатель на максимальную глубину в форму, но не касаются мастер модели и резко его выдергивают и так проходят всю поверхность. Затем после отстоя формы в течение 5-10 минут, проглаживанием поверхности формы удаляются видимые пузырьки. Чередуя эти действия можно максимально удалить воздух. Для наполненных ПУ применение вакуумной камеры без одновременного перемеса не рекомендуется, это приводит к нарастанию вязкости смеси.

За 15 минут до окончании времени жизни компаунда происходит нарастание вязкости до гелеобразного состояния, но сам компаунд не теряет своей жизнеспособности и при необходимости уже не текучую композицию можно наносить на наклонные и вертикальные поверхности.

Дополнительные рекомендации.

Отверждение (вулканизация) компаунда наступает через 12-24 часа. Желательно снимать и использовать форму не раньше этих 24 часов. Полный набор физ-механических свойств достигается через 5 суток. Полученная форма может эксплуатироваться при рабочих температурах +80 град. С и кратковременно до +110 град. С.

В незавулканизованном состоянии смывается водой с мылом.

Для того чтобы форма дольше работала, рекомендуем периодически перед заливкой гипса смазывать форму разделительной смазкой Типром 90.

Безопасность.

Используйте компаунд при хорошей вентиляции помещения. Контакт с кожей и глазами может вызвать раздражение. Промойте глаза водой в течение 15 минут и немедленно обратитесь за медицинской помощью. Смойте с кожи водой c мылом. Преполимеры содержат ничтожное количество TDI, который при проглатывании должен рассматриваться как канцерогенное вещество.

Когда смешиваете компаунд, следуйте мерам предосторожности работы с изоцианатами. Носите защитные очки, резиновые перчатки, длинные рукава, чтобы минимизировать риск контакта с кожей. Недопустим контакт с питьевой водой! При работе с компаундом применять средства защиты согласно ГОСТ 12.4.011-87.

Важная информация

В отличие от силиконовых компаундов, увеличение дозировки отвердителя не приводит к ускорению вулканизации материала.

В полиуретановой системе компаунда Силагерм 5000 носителями полимерных структур являются как основная паста, так и отвердитель, и только точное весовое соотношение компонентов позволяет достичь равномерного и полного отверждения компаунда. Ускорение вулканизации может быть достигнуто нагревом готовой смеси после её нанесения на мастер-модель до 50-60 град.С, но не более.

Остаточная липкость завулканизованного материала на поверхности обуславливается частичным «выпотеванием» отвердителя (при плохом перемешивании компонентов) и исчезает после протирания изопропиловым спиртом, денатуратом, либо другим летучим растворителем.

Хранение.

Материалы должны храниться плотно закрытыми при комнатной температуре (23°C) в помещении с пониженной влажностью. При заморозке материала, перед использованием его необходимо выдержать при комнатной температуре не менее суток.
