Силагерм 5240 — аналог brush on 40 — обмазочный компаунд для снятия форм с вертикальных поверхностей.
Силагерм 5000 – двухкомпонентный заливочный наполненный полиуретановый компаунд для изготовления форм для литья гипса и бетона
Силагерм 5000 используется для различного производства, включая изготовление искусственного камня, форм для изготовления скульптур и архитектурных элементов из гипса, бетона и т.п.
Марка
Твердость по Шору A
Соотношение (по весу)
Цвет
Время жизни, мин
Время отверждения, час
Плотность г/см3
Вязкость основной пасты Pa*s
Вязкость отвердителя Pa*s
Удлинение при разрыве, %
Предел прочности на разрыв, МПа
Усадка, %
Силагерм 5020
20±5
100 А : 30 В
бежевый
45-100
24
1,05-1,15
4-6
30-40
Силагерм 5035
30±5
100 А : 50 В
бежевый
45-100
24
1,05-1,15
4-6
30-40
400-600
2,5-4,0
Менее 0,1
Силагерм 5045
40±5
100 А : 50 В
бежевый
45-100
24
1,05-1,15
12-16
30-40
350-500
2,5-4,5
Силагерм 5055
50±5
100 А : 50 В
бежевый
45-100
24
1,05-1,15
30-40
30-40
300-450
3,0-5,0
Силагерм 5240
40±5
100 А : 80 В
бежевый
45-100
24
1,05-1,15
паста
30-40
350-500
2,5-4,5
Подготовка.
Перед нанесением компаунда подготовьте поверхность мастер-модели, очистите ее от пыли и посторонних включений и просушите. Тщательно, особенно в углах и выемках обработайте мастер-модель разделительным составом, (рекомендуется воск растворить в уайт-спирите ) нанеся несколько слоев (обычно не более 2-х) с промежуточной сушкой между слоями в течение 20-30 минут или воспользоваться восковой разделительной смазкой Вс-М. Компоненты чувствительны к влажности, поэтому работайте с материалом только в помещениях с пониженной влажностью. Храните компоненты компаунда в герметично закрытой таре!!!
Перед смешением, тщательно перемешайте компоненты. Отмерьте необходимое количество компонентов (точное весовое соотношение указанное в таблице) компонентов позволяет достичь равномерного и полного отверждения компаунда).
Пасту и отвердитель следует смешивать вручную шпателем или низкооборотной мешалкой (от краев к середине) до получения однородной массы. После открытия упаковки, оставшийся продукт должен храниться в плотно закрытой таре, без доступа воздуха!!!. Ёмкости и средства для смешения должны быть чистыми и сухими и сделаны их пластика, стекла или металла.
ВНИМАНИЕ: Перемешивание дрелью с оборотами более 1 об./сек. приведет к значительному увеличению пузырей и пористости материала. Перемешивать 2 компонента необходимо неторопливо, но тщательно.
Полученная масса наносится заливкой либо послойно кистью или шпателем. Послойное нанесение необходимо для обеспечения самостоятельного выхода, захваченных в процессе смешивания, пузырьков воздуха. Выполните проглаживание шпателем для удаления пузырьков воздуха. Порции при послойном нанесении следует готовить отдельно, после нанесения предыдущего слоя.
Силагерм 5020, 5035,5045, 5055 – жидкий заливочный компаунд.

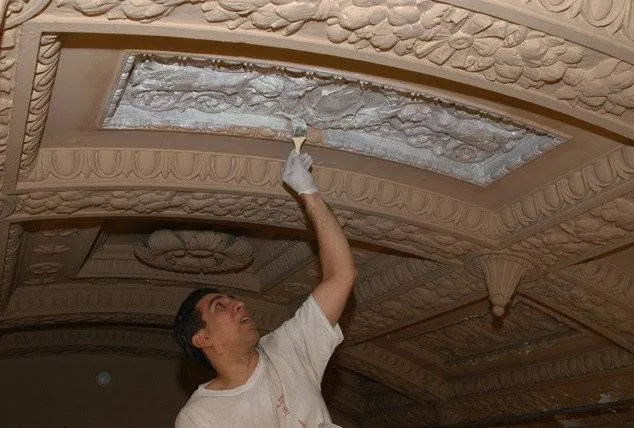

Силагерм 5240 –специально разработанная марка для нанесения на вертикальные поверхности, наносится жесткой кистью.
При заливке формы:
Для устранения «пузырей» применять только ручной замес компонентов шпателем, с перемешиванием до образования равномерной пасты без сгустков. Мягкой кисточкой нанести первый слой на мастер-модель. Затем тонкой струйкой в одну точку залить форму.
После заливки нужно удалить со всей формы пузырьки. Для этого плавно погружают шпатель на максимальную глубину в форму, но не касаются мастер модели и резко его выдергивают и так проходят всю поверхность. Затем после отстоя формы в течение 5-10 минут, проглаживанием поверхности формы удаляются видимые пузырьки. Чередуя эти действия можно максимально удалить воздух. Для наполненных ПУ применение вакуумной камеры без одновременного перемеса не рекомендуется, это приводит к нарастанию вязкости смеси.
Дополнительные рекомендации.
Отверждение (вулканизация) компаунда наступает через 24 часа. Желательно снимать и использовать форму не раньше 24 часов. Полный набор физ-механических свойств достигается через 5 суток. Полученная форма может эксплуатироваться при рабочих температурах +800С и кратковременно до +1200С.
В незавулканизованном состоянии смывается водой с мылом.
Для того чтобы форма дольше работала, рекомендуем периодически перед заливкой бетона и гипса смазывать форму разделительной смазкой Типром 90, касторовой смазкой Кс-М или мыльным раствором.
Безопасность.
Используйте компаунд при хорошей вентиляции помещения. Контакт с кожей и глазами может вызвать раздражение. Промойте глаза водой в течение 15 минут и немедленно обратитесь за медицинской помощью. Смойте с кожи водой c мылом. Преполимеры содержат ничтожное количество TDI, который при проглатывании должен рассматриваться как канцерогенное вещество.
Когда смешиваете компаунд, следуйте мерам предосторожности работы с изоцианатами. Носите защитные очки, резиновые перчатки, длинные рукава, чтобы минимизировать риск контакта с кожей. Недопустим контакт с питьевой водой! При работе с компаундом применять средства защиты согласно ГОСТ 12.4.011-87.
Важная информация
В отличие от силиконовых компаундов, увеличение дозировки отвердителя не приводит к ускорению вулканизации материала.
В полиуретановой системе компаунда Силагерм 5000 носителями полимерных структур являются как основная паста, так и отвердитель, и только точное весовое соотношение компонентов позволяет достичь равномерного и полного отверждения компаунда. Ускорение вулканизации может быть достигнуто нагревом готовой смеси после её нанесения на мастер-модель до 50-600С, но не более.
Остаточная липкость завулканизованного материала на поверхности обуславливается частичным «выпотеванием» отвердителя (при плохом перемешивании компонентов) и исчезает после протирания изопропиловым спиртом, денатуратом, либо другим летучим растворителем.
Хранение.
Материалы должны храниться плотно закрытыми при комнатной температуре (23°C) в помещении с пониженной влажностью. При заморозке материала, перед использованием его необходимо выдержать при комнатной температуре не менее суток.
ХАРАКТЕРИСТИКИ
ОСНОВНЫЕ
Производитель Собственное производство
Страна производитель Россия
ДОПОЛНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ
фасовка 1,5 и 7,5кг
Удлинение при разрыве, % 400-600
Предел прочности на разрыв, МПа 3,0-5,0
Похожие товары
Компаунды
Компаунды
Компаунды
Компаунды
Компаунды
Компаунды
