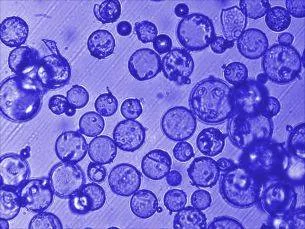

Микросферы стеклянные полые

Преимущества:
термостойкость, Температура плавления около 1100° С;
сверхлегкий вес;
стойкость к воздействию нагрузок, химических веществ и воды;
стабильность свойств в сложных и сверхсложных горно-геологических условиях при применении в тампонажных растворах;
уменьшение конденсата на различных поверхностях;
возможность использования для различных смол:
— эпоксидных;
— фенольных;
— эпоксифенольных;
— разнообразных полимеров.

Применение:
наполнение эпоксидных пен и композитных материалов в авиа- и автопромышленности (изготовление бамперов, панелей, шин и проч.);

создание герметиков, шпатлевки, мастики, цементов, облицовочных материалов, а также ламинатов;

в области радиоэлектроники в качестве элементов термоизоляции и герметизации;

в производстве водных транспортных средств;

в качестве эффективного облегчающего и прочного наполнителя для сверхлегких тампонажных растворов;

в химической промышленности при изготовлении пеногасителей, катализаторов и дробильных материалов;

Для уменьшения веса пластмассовых изделий;

В качестве наполнителя для медицинских изделий и детских игрушек;

для производства теплоизоляционных, термостойких красок , повышения износостойкости краски к многократному мытью.

Технические характеристики:
Маркировка микросфер
Микросферы маркируются в соответствии с особенностями их производства и технических характеристик. Производятся материалы следующих типов:

МС – стеклянные;
МС-А9 –аппретированные стеклянные;
МС-Т – для использования в тампонажных растворах;
МС-Н – необработанные;
МС – Э – для эмульсий.
Вырабатывают из натриевоборосиликатного стекла следующего состава:
Na2O SiO2 B2O Al2O3 + Fe2O3
25.5–28.2% 71.7-73.8% 3.8-4.4% не более 0,4%
Технические характеристики стеклянных полых микросфер
Наименование показателя МС группа А1 МС группа А2 МС группа Б1 МС группа Б2
1. Истинная плотность, г/см3 0,24-0,32 0,26-0,32 0,33-0,40 0,31-0,36
2. Насыпная масса, г/см3 0,16-0,20 0,18-0,22 0,20-0,24 0,18-0,22
3. Прочность на гидростатическое сжатие (50% уровень разрушения) не менее, кгс/см2 60 110 100 150
4. Коэффициент заполнения объема, %, не менее 55 60 55 60
5.Влажность, массовая доля,%, не более 0,8 0,5 0,8 0,5
6.Плавучесть* объемная доля, %, не менее 95 95 95 95
7. Массовая доля аппрета,% — — — —
Наименование показателя МС-А9 группа А1 МС-А9 группа А2 МС-А9 группа Б1 МС-А9 группа Б2
1. Истинная плотность, г/см3 0,24-0,32 0,26-0,32 0,33-0,40 0,31-0,36
2. Насыпная масса, г/см3 0,16-0,20 0,18-0,22 0,20-0,24 0,18-0,22
3. Прочность на гидростатическое сжатие (50% уровень разрушения), кгс/см2 80 140 120 180
4. Коэффициент заполнения объема, %, не менее 55 60 55 60
5.Влажность, массовая доля,%, не более 0,8 0,5 0,8 0,5
6. Плавучесть* объемная доля, %, не менее 95 95 95 95
7. Массовая доля аппрета,% 0,1-0,5 0,2-0,5 0,1-0,5 0,2-0,5
Примечания:

1. Плавучесть* определяется до поверхностной химической обработки
2. По согласованию с потребителем допускается изменение норм, указанных в таблице.
Символы обозначают следующее:
М — микросферы;
С — стеклянные;
А9 — индекс поверхностной химической обработки.
Характеристики микросфер, производимых по ТУ 5951-035-00204990-2010:

Наименование показателя МС-Н МС-Т МС-Э
Насыпная масса, г/см3, не более 0,5 0,36 0,20-0,32
Влажность, массовая доля, %, не более 0,8 0,8 0,5
Плавучесть, объемная доля, %, не менее 75 80 90
