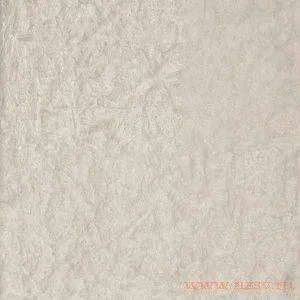

Маты из штапельного стекловолокна МЕ-СТВ

Преимущества
Устойчивость к воздействию воды и агрессивных сред (кислот и щелочей).
Материал негорючий и экологически безопасный.
Непылящий, неколючий и вибростойкий материал, что очень важно при проведении монтажных работ.
Высокие звукоизолирующие свойства.

Применение
Тепло- и хладоизоляции поверхностей с температурой от -200°С до +500°С;
Изоляция трубопроводов всех диаметров;
Авиа-, автомобиле- и судостроение;
Использование в качестве набивок для хладоизоляции передвижных кислородных установок, на железнодорожном транспорте, для изоляции кабин тепло- и электровозов, вагонов- рефрижераторов;
В качестве фильтровальных материалов для грубой и тонкой очистки воздуха и газов от пыли, а также для очистки жидкостей от твердых частиц в химической, металлургической и нефтяной промышленности;
Использование при отделении мельчайших капелек воды от жидких топлив и масел, в результате чего обеспечивается нормальная работа авиационных, судовых и других двигателей.

Технические характеристики

Маты выпускаются размером 1000 х 1000 с допуском ± 100, толщина матов не регламентируется
Объемная масса матов в естественном состоянии составляет 18-20 кг/м3 и увеличивается при подпрессовке до 50 кг/м3.

Таблица 1. Технические характеристики матов из стекловолокна марки СТВ
Марка, НТД Показатели МЕ-СТВ-1,0 ТУ 6-11-541-83с изм. 1-4 МЕ-СТВ-2,0 ТУ 6-11-541-83 с изм 1-4 МЕ-СТВ-3,0 ТУ5952-018-00204990-02 изм. 1-2
1.Средний диаметр волокна, мкм, не более 2,0 2,0 3,0
(воздухосопротивление образца мата Па, не менее) 300
300
2.Содержание не волокнистых включений, в т.ч. элементарных нитей, %,по массе, не более 1,0
2,0
4
3.Влажность матов,% не более 0,3
—
—
4.Объемная масса матов при нагрузке 1гс/см2, кг/м3, не более 20
—
—
5.Коэффициент теплопроводности, ВТ/(м2.к),не более при температуре (25±5)°С 20 — —
6.Содержание ионов хлора, %, не более 0,03 — -Символы обозначают следующее:
Для МЕ-СТВ-1,0, МЕ-СТВ-2,0
М — мат
Б — бесщелочное стекло
СТВ — супертонкое волокно
1,0; 2,0 — содержание неволокнистых включений, %
Для МЕ-СТВ-3.0

М — мат
Е — бесщелочное стекло, алюмоборосиликатное
СТВ — супертонкое волокно
3,0 — средний диаметр волокна, мкм
В таблице 2 приводится величина коэффициентов звукопоглощения матов при толщине 50 мм и объемной массе 20 кг/м3 в зависимости от частоты звуков колебаний в диапазоне от 200 до 1000 гц.

Таблица 2

N п/п Частота звуковых колебаний, гц Коэффициент звукопоглощений
1 200 0,30
2 300 0,41
3 400 0,48
4 500 0,76
5 600 0,82
6 700 0,83
7 1000 0,84
В таблице З приводятся данные института охраны труда и профзаболеваний о снижении уровня интенсивности звука в зависимости от частоты звуковых колебаний.
Таблица 3

Частота звуковых колебаний 200 500 1000 4000 8000
Снижение уровня интенсивности звука, дб 5,0 10,0 18,0 30,0 40,0
