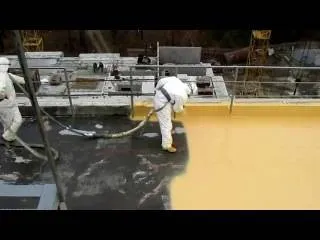

Высококачественная двухкомпонентная высокореакционная система универсального применения, предназначенная для нанесения полимочевинных (поликарбамидных) эластомерных защитных покрытий с превосходными изолирующими свойствами и повышенной стойкостью к абразивным нагрузкам.
Характеристики
Состав Cмесь полиэфирполиаминов, удлинителей цепи, пигментов, целевых добавок, ароматический полиуретановый преполимер
Cоотношение компонентов «1» и «2» 1 : 1 (объемное)
Содержание нелетучих веществ 100%
Плотность смеси компонентов (при +20°С) 1,08 кг/л
Вязкость комп. 1
(Брукфильд. шп. 4, ск. 750, Т=25°С) 400
Вязкость комп. 2
(Брукфильд. шп. 4, ск. 750, Т=25°С) 650
Время гелеобразования нанесенного слоя 15 c
Время отверждения «до отлипа» 40–60 с
Время отверждения покрытия (при +20°С) пешеходные нагрузки — 2 ч
транспортные нагрузки — через 24 ч
Рабочая температура нагрева компонентов +75–80°С
Рабочая температура подогрева подающих шлангов +75°С
Регулировки давления подачи компонентов 150–210 bar
Производительность оборудования от 3,7 кг/мин и выше
Расчетные нормы расхода (при толщине слоя покрытия 1,5 мм) 1,6 кг/м2 (без учета естественных потерь при напылении). Реальный расход зависит от свойств защищаемой поверхности и внешних условий при напылении
Комплектная упаковка 440 кг (нетто)
(215 кг – компонент «1»,
225 кг – компонент «2» в стальных бочках)
Похожие товары
Системы напыления
Системы напыления
Системы напыления
Системы напыления
Системы напыления
