Полиимидный пресматериал ПИ-ПР-20

Полиимиды прессовочные — мелкодисперсные порошки, вк лючающие в сос тав полиимид марки ПИ-ПР-20
и модифицирующие добавки.
Детали и заготовки изделий из ПИ-ПР-20 получают методом прямого прессования при температуре 380–400°С
(в зависимости от марки и содержания наполнителя) и удельном давлении 500–1000 кгс/см2 .

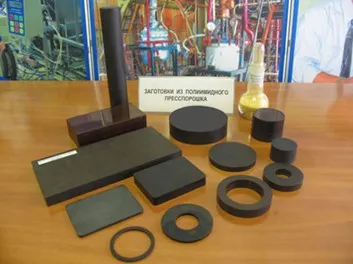

Детали и заготовки из полиимидных прессматериалов выпускаются ненаполненные и наполненные (в основном
с антифрикционными наполнителями) и изготавливаются в виде пластин, стержней, дисков, колец, втулок, шестерен,
разъемов и т. п.
ПИ-ПР-20 может быть наполнен мелкодисперсным графитом в соотношении 5–50 % по весу.
Преимущества
• Прессизделия, детали и заготовки из ПИ-ПР-20 легко поддаются различным видам механической обработки (сверление,
фрезерование, нарезка, шлифовка) — из них получают прецизионные детали и другие изделия сложной конфигурации.
• Изделия и заготовки из полиимидов прессовочных могут эксплуатироваться в интервале температур от минус
196°С до 200–250°С в условиях трения на воздухе, в вакууме, в условиях радиации, в морской воде и конденсате,
различных маслах.
• Высокие физико-механические свойства при криогенных и повышенных температурах.
• Высокая формоустойчивость.
• Хорошие антифрикционные свойства, сохраняющиеся при криогенных и высоких температурах.
• Высокая износостойкость.
Область применения
Заготовки ПИ-ПР-20 применяют в машиностроении, приборостроении, электротехнике.

Технические характеристики

именение Изготовление деталей конструкционного, антифрикцион-ного,
электроизоляционного назначения; в качестве полимерной
матрицы для композиционных материалов
Цвет, вид Мелкодисперсный порошок желто-зеленого (горчичного) цвета без
посторонних включений в виде частиц другого цвета
Дисперсность, мкм, не более 500
Массовая доля летучих, %, не более 1,0
Гарантийный срок хранения 24 месяца
Свойства прессизделий на основе ПИ-ПР-20

НАИМЕНОВАНИЕ ПОКАЗАТЕЛЯ ЗНАЧЕНИЕ
1,39
Прочностные характеристики при растяжении:
прочность при разрыве, МПа 90,7
относительное удлинение при разрыве, % 2,0
Модуль упругости при растяжении, МПа 4 710
Прочностные характеристики при сжатии:
разрушающее напряжение при сжатии, МПа 290
относительная деформация сжатия при разрушении, % 37
Прочностные характеристики при изгибе:
изгибающее напряжение при разрушении, МПа 142
прогиб в момент разрушения, мм 5,4
+300°С 1 040
+190°С 3 125
+23°С 4 760
минус 50°С 5 510
Разрушающее напряжение при растяжении, МПа, не менее:
+300°С 20
+250°С 30
+20°С 80
минус 196°С 100
Предел прочности при статическом изгибе, МПа, не менее
+250°С 50
+20°С 160
минус 196°С 180
Диэлектрическая проницаемость при 10 16 Гц 3,4–3,5
Ударная вязкость по Шарпи на образцах без надреза, кДж/м2
, не менее 20
Водопоглощение за 24 ч, % 0,2–0,3
Коэффициент линейного расширения, °С–1, от минус 70°С до + 250°С (19-42)•10–6
Удельное объемное электрическое сопротивление, Ом•см 1015–1016
Тангенс угла диэлектрических потерь при 10 3 Гц, при 20°С 0,003–0,005
Условия хранения
Материал ПИ-ПР-20 хранят в сухом, закрытом, неотапливаемом складском помещении при температуре окружающей среды;
в отапливаемом помещении — на расстоянии не менее 1 м от нагревательных приборов. После отбора проб/частичного
использования мешок вновь запаивают.
Упаковка и транспортирование
ПИ-ПР-20 упаковывают в многослойные бумажные мешки со вставленными внутрь двойными герметично сваренными
полиэтиленовыми мешками. Масса нетто каждого тарного места не должна быть более 20 кг. Транспортируют упакованный
материал в крытом автомобильном транспорте в соответствии с Правилами перевозки грузов.
