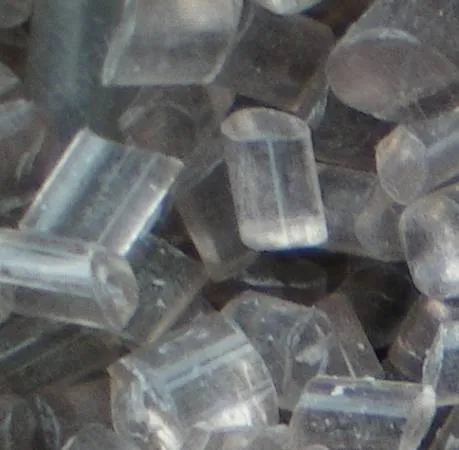

Полиметилметакрилат марки Crystal 8N

Характеристики Высокая прозрачность, высокая твердость, высокая вязкость
Функции Литье под давлением, соэкструзия, экструзия
Упаковка
Мешки 25 кг, биг-бэги 750 кг.
Хранение Хранить в сухом прохладном месте. Предохранять от попадания прямых солнечных лучей, дождя, резких перепадов температуры. Хранить вдали от источников открытого огня.

Физические свойства
Свойства Метод испытания (ASTM) Ед. измерения Показатель
Индекс текучести расплава, 230 °С ISO 1133 мл/10мин 3.0 — 6.5
Массовая Плотность, при 23? ISO 1183 г/см? 1.19
Светопропускаемость, 2.54 мм ASTM D 1003 % 93

Свойства Метод испытания (ASTM) Ед. измерения Показатель
Предел прочности при растяжении, 50мм/мин ISO 527 МПа 67
Предел прочности при разрыве, 50 мм/мин ISO 527 Мпа 67
Относительное удлинение, 50 мм/мин ISO 527 % 11
Прочность на изгиб, 2 мм/мин ISO 178 МПа 103
Модуль изгиба, 2 мм/мин ISO 178 ГПа 2.8
Ударная вязкость по Изоду, без надреза, 23 °С ISO 180/1C кДж/м? 11-18
Ударная Вязкость по Шарпи, без надреза, 23 °С ISO 179 кДж/м? 15-23

Свойства Метод испытания (ASTM) Ед. измерения Показатель
Температура размягчения по Вика, 1 кг, при 50?/ч ISO 306 °С 113
Температура размягчения по Вика, 5 кг, при 50?/ч ISO 306 °С 106
Температура тепловой деформации (без термоотпуска), 1.8 МПа ISO 75/А °С 95
Температура тепловой деформации (с термоотпуском), 1.8 МПа ISO 75/А °С 103
Коэффициент линейного термического расширения ISO 11359 — 6 х 10-5
Воспламеняемость UL 94 — 1.5 mm HB
Усадка при литьё под давлением 294-4 % 0.2 ~ 0.6
