Баббит Б-16

Баббит Б-16 — свинцовый сплав, который, если сравнивать с оловянным, может работать даже в условиях продолжительного и сильного нагрева. В химический состав баббита входят: свинец (63.5%-68.5%), олово (15-17%), сурьма (15-17%), медь (1.5-2%), а также в незначительных количествах алюминий, цинк, железо, никель, висмут, мышьяк.

Баббит 16 можно охарактеризовать высоким уровнем пластичности при 100 оС и относительно небольшой температурой плавления. Стоимость свинцовых баббитов заметно меньше, чем оловянных, но это сказывается на их механических и антифрикционных свойствах. Основным преимуществом Б-16 является наличие твердых включений, за счет использования которых оптимизируются антифрикционные свойства изделия.
Баббит Б-16 используется в подшипниках пароходов, тепловозов, электровозов. Кроме того, сфера его применения простирается на подшипники дробилок, дизельных двигателей малых оборотов, трубных и шаровых мельниц, прокатных станов, производства компрессоров, гидротурбин, паровых турбин, электродвигателей, подъемников, генераторов.

Б-16 имеет отличные эксплуатационные характеристики, поэтому пользуется повышенным спросом на отечественном рынке. Зарубежных аналогов не имеет, в связи с чем зачастую поставляется и на импорт российским производителем. Доступная цена и хорошие рабочие свойства баббита Б-16 определяют его популярность и в частной, и в корпоративной сферах.

Характеристики
Температура плавления баббита Б-16 составляет 410 оС, в то время как производитель рекомендует осуществлять заливку при 480-500 оС. Также можно выделить следующие важные характеристики:
• Предел кратковременной прочности — 147 МПа;
• Предел пропорциональности — 86 МПа;
• Твердость (в соответствии с ГОСТом 1320-74) — 30 МПа;
• Плотность — 9290 кг/куб.м.;
• Предел прочности при сжатии — 14.7 кгс/кв.мм.;
• Твердость по Бриннелю — 30;
• Предел текучести при сжатии — 8.6 кгс/кв.мм.;
• Температура начала расплавления — 240 оС.
Предельные режимы работы:
• Нагрузка — 10 МПа;
• Температура — 70 оС;
• Скорость — 30 м/с.

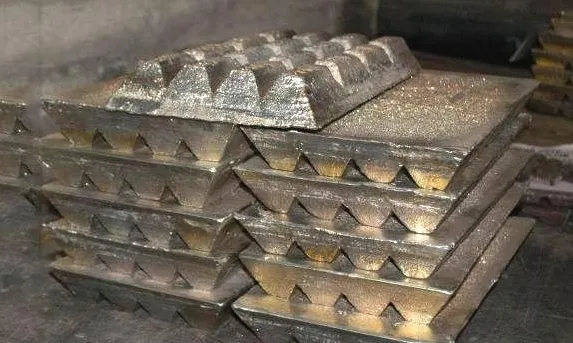

Баббит Б16 относится к категории специальных легкосплавных подшипниковых сплавов, в строении которых всегда присутствуют твердые включения и мягкая основа. Как и другие свинцовые баббиты, Б-16 производятся в виде чушек. Рекомендована эксплуатация в подшипниках с прочным бронзовым или стальным (чугунным) корпусом.
