Флюс КФ-16 (КФ-16А)

Область применения: Автоматическая сварка сталей марок 10Х2М, 12Х2Н1А и др.

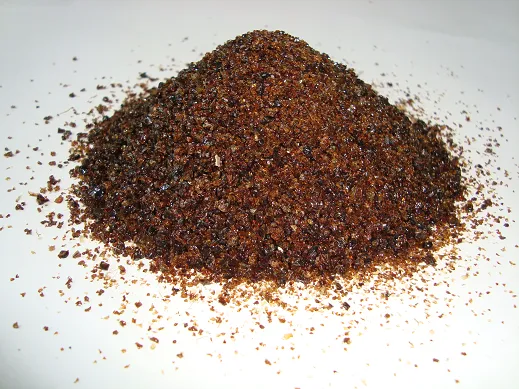

Строение зерен: стекловидное

Цвет: От светло-желтого до зелено-коричневого или темно-зеленого

Насыпная плотность: 1,3 – 1,9 г/см3

Химический состав флюса

SiO2

MnO

CaO

CaF2

TiO2

FeO

S

P

КФ-16

17 – 22

10 — 20

Не более

5

35 — 45

18 — 30

Не более

1

Не более

0,04

Не более

0,05

КФ-16А

17 – 22

10 — 20

Не более

5

35 — 45

18 — 30

Не более

1

Не более

0,015

Не более

0,012

Химический состав наплавленного металла

С

Si

Mn

Cr

Мо

Ti

Ni

S

P

Не более

Не более

КФ-16

Св.04Х2МА

0,08

0,15-0,40

0,5 –

0,9

1,4 –

2,2

0,4 –

0,7

0,01 –

0,05

0,25

0,025

0,035

КФ-16А

Св.04Х2МАА

0,012

0,012

Механические свойства металла шва после термообработки (не менее)

Температура

испытаний,

0С

Временное сопротивление разрыву, ?в

Н/мм2

Предел текучести,

?т

Н/мм2

Относительное

удлинение,

?

%

Относительное

сужение,

?

%

Ударная вязкость,

ан45

Дж/см2

+ 20

392

294

16

45

60

+ 450

294

245

15

40

—

+510

274

235

16

45

—
