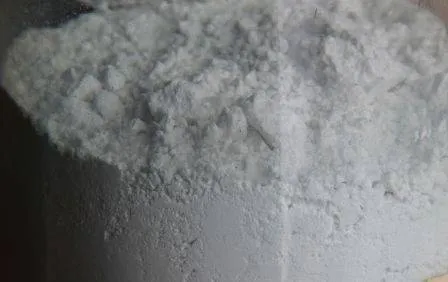

Флюс ПВ284Х “Нано”

Предназначен для пайки твёрдых сплавов среднеплавкими серебряными припоями.

Состав: B — 10,7-11,7%, F — 34,6-36,6 %, K — 34,0-37,0 %, O — 14,7-20,7 %.

Соответствует ГОСТ 23178-78.

Флюс ПВ284Х «Нано» (флюс XZ-1) изготавливается по специальной технологии. Имеет температурный интервал пайки 400-950°C. Подготовку твердосплавных пластин к пайке можно осуществлять, сведя её к отжигу в воздушной среде при температуре около 700°C, без какой либо последующей обработки. Для нетрудно паяемых твёрдых сплавов (типа ВК-8) эту операцию можно совместить с процессом нагрева при пайке. Собранный под пайку инструмент нагревают до 400-500°C, при этом вокруг твёрдого сплава на стальной державке образуются побежалости, что допустимо и полезно, так как выгорают органические загрязнения на поверхностях. После этого вводится флюс и далее, пайка проводится по типовой методике. Возможно использовать нагрев ТВЧ, газопламенный или печной нагрев.

При пайке к нержавеющей стали флюс желательно наносить в виде суспензии на водной основе и следить за целостностью покрытия. Количество воды для получения суспензии подбирается экспериментально, для конкретного варианта пайки. Следует обратить внимание, на необходимость предварительного обезжиривания поверхности нержавеющей стали.

Остатки флюса рекомендуем удалять горячей водой.

Совместно с флюсом ПВ284Х «Нано» можно использовать ФлюсКарандаш, который выполнен в форме стекловидного прутка, этот эргономичный дизайн облегчает работу в процессе пайки.
