Суперфехраль GS SY

Суперфехраль GS SY

Общая информация

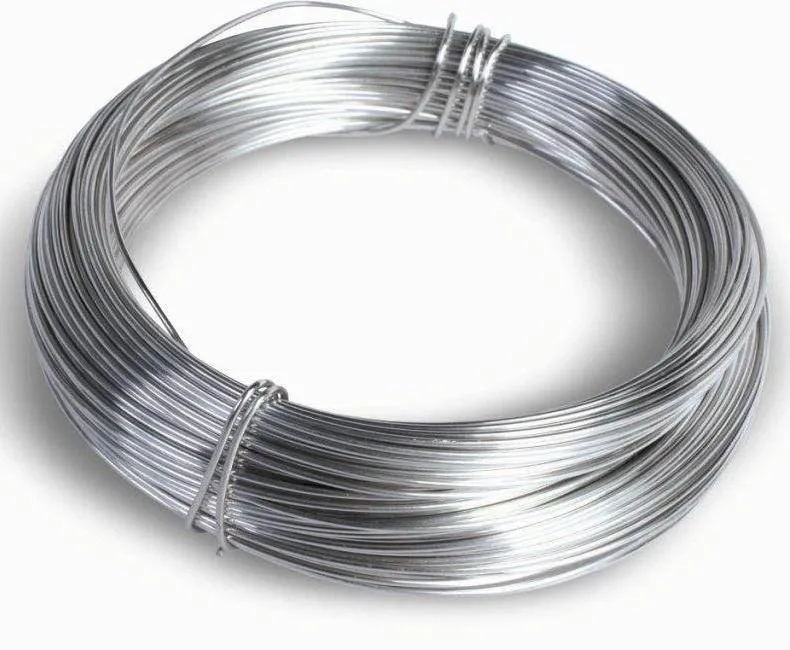

Холоднотянутая проволока из сплава марки GS SY (Х23Ю5Т) предназначена для элементов сопротивления и нагревателей. «Суперфехраль» оптимально сочетает в себе высокое электрическое сопротивление и низкий температурный коэффициент электрического сопротивления (ТКЭС), низкий ТКЭС и высокую тензочувствительность, высокую пластичность и высокой жаростойкости. Данный сплав нагрева применяется до температур 1330 0С в окислительных, серосодержащих и прочих атмосферах.

Высокая устойчивость х23ю5т к окислению и коррозии в наиболее распространенных промышленных агрессивных средах, обусловлена самой природой химически инертного, плотного поверхностного защитного оксидного слоя на основе Al2О3. В отличие от фехралей, никельсодержащие сплавы, например, нельзя использовать не только в серосодержащих средах, но и в защитной СО-содержащей атмосфере при 800-950 0С, поскольку при одновременном окислении и карбюризации, на их поверхности происходит разрушение защитного окисла с образованием т.н. «зеленой гнили».

Важнейшими факторами, определяющими улучшенные эксплуатационные характеристики проволоки является гомогенность ее структуры и прецизионность микролегирования кремнием, марганцем, цирконием и др. элементами. Прецизионно дозированные добавки редкоземельного металла иттрия обеспечивают не только измельчение зерна, но и действуя как раскислитель связывают кислород и азот, обеспечивая проволоке высокие прочностные и пластические свойства. При этом существенно повышается предел ползучести, а также устойчивость против окисления при более высоких температурах. Кроме того, дополнительное легирование цирконием и иттрием повышают окалиностойкость сплава GS SY, вследствие уменьшения отслаивания образующихся защитных окисных пленок. Наличие иттрия предотвращает быстрый рост зерна и способствует тому, что даже после длительной эксплуатации сплав не охрупчивается.

Области применения суперфехралей GSSY ( х23ю5т )

Электронагреватели печей для всех отраслей промышленности, бытовых приборов и аппаратов теплового действия. Широко используется в высокотемпературных электропечах, печах обжига и сушки, различных электрических аппаратах теплового действия и т.д. Обладает повышенной крипоустойчивостью, пластичностью (в том числе и после длительной эксплуатации), стабильностью формы и увеличенным сроком эксплуатации.
Области применения сплава GS SY х23ю5т (как, впрочем и других фехралей) обусловлены, в первую очередь, очень высокими допустимыми температурами эксплуатации, в том числе и в часто встречающихся промышленных серосодержащих (пары серы, H2S, SO2, и др.), науглероживающих, окислительных и др. средах. Зарубежные фехрали, в число которых входит и фехраль марки GS SY, обладают более высокой максимальной рабочей температурой и более долговечны по сравнению с нихромом и ферронихромами. Кроме того, фехрали обладают более стабильным температурным коэффициентом электрического сопротивления, что позволяет более прецизионно поддерживать температуру нагрева.

За рубежом различные типы фехралей, в том числе и сплав GS SY х23ю5т, широко используются для изготовления нагревательных элементов печей и устройств объемного нагрева термических цехов промышленных предприятий, пищевых и прочих производств. В частности, предназначенные для отпуска, отжига, нормализации, закалки и других термических операций, электрические камерные и шахтные печи, колпаковые печи для отжига проволоки и ленты, вакуумные печи и печи-ванны с внешним нагревом, электрические карусельные, барабанные, конвейерные и др. печи нагреваются нагревательными элементами изготовленными, как правило, из фехралевых сплавов.

«Суперфехраль GS SY» может использоваться не только в качестве встроенных и навитых спиралей в керамических и др. матричных основах бытовых электроприборов и промышленного печного оборудования, но даже в нагревательных конструкциях подвесного и натяжного типа (термовентиляторы, фены, тепловые пушки и конвекционные нагреватели и т.п.).

Техническая справка

Холоднотянутую проволоку из сплава марки GS SY (Х23Ю5Т) изготавливают в мягком термически обработанном состоянии (ТО) диаметром 0,1-10 мм по стандарту DIN 17470.

Предельные отклонения по диаметру проволоки не превышают ±0,100 мм, а овальность проволоки не больше чем половина поля допуска по диаметру.

Живучесть сплава, испытанная по методу Г, при температуре 1300 0С, составляет не менее 100 часов.

Преимущества х23ю5т
Низкая цена (в 2-3 раза ниже стоимости нихрома).
Высокая температура эксплуатации — до 1330 °С, против 1200 °С для Х20Н80-Н.
Высокая температура плавления — 1500 °С, против 1400 °С для Х20Н80-Н.
Срок службы в 2-4 раза дольше по сравнению с нихромом.
Невысокая плотность — 7,15 г/см3 против 8,4 г/см3 для Х20Н80-Н, что позволяет экономить до 18% на весе.
Отличная коррозионная стойкость в воздушной среде, вакууме, аргоне, серосодержащих, углеродсодержащих средах, водяном паре.
Высокий предел текучести, что позволяет использовать проволоку меньшего диаметра (в связи с меньшим изменением площади поперечного сечения при навивке).
Высокое удельное сопротивление — 1,39 Ом·мм2/м против 1,12 для Х20Н80-Н.
Небольшая зависимость электросопротивления от различных видов теплового воздействия и холодного деформирования.
Уникальное соотношение предела текучести и предела прочности (~0,5),что позволяет наилучшим образом использовать зону упругопластической деформации.
