Флюс ПВ209Х

Флюс ПВ209Х

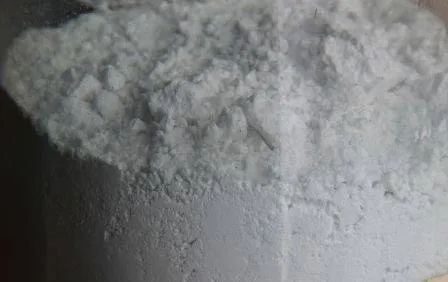

Состав: B — 12,3-13,3%, F — 26,7-28,5%, K — 33,5-36,4%, O — 21,8-27,5%.

Соответствует ГОСТ 23178-78

Применяется для пайки никелевыми, медными и серебряными припоями. Служит для соединения деталей из нержавеющих сталей, конструкционных и жаропрочных сталей, а так же меди и медных сплавов.

Температура пайки 650-850°C. Наносить флюс на паяемые поверхности удобно в виде пасты. Паста получается замешиванием на воде, в пропорции 1:1 по массе. Количеством воды можно регулировать текучесть пасты. Повторяемость хорошая. Перед пайкой, пасту, нанесённую на детали, можно высушить в сушильном шкафу при температуре 150-200 °C.

При применении флюса в виде порошка при пайке нелегированной стали, допускается нагрев до побежалости с последующим нанесением флюса. При пайке нержавеющей стали флюс желательно наносить в виде пасты и следить за целостностью покрытия.

При применении в смеси со стружкой припоя (флюса ~ 20-30% по массе), наносить на паяемые поверхности можно в виде пасты (водной) и в виде порошка. В обоих случаях, при нагреве в процессе пайки, нужно обеспечить сплошное покрытие спаиваемых поверхностей расплавленным флюсом. Данным флюсом удобно защищать всю нагреваемую при пайке зону деталей для уменьшения (исключения) последующей механической обработки. Флюсовые остатки удаляются кипячением в воде или 10% растворе лимонной кислоты, или промывкой горячей водой.

Не рекомендуем применение флюса замешанного на спиртах. В процессе пайки образуются крайне летучие и ядовитые соединения, требующие особых условий пайки.
