Пневмозаглушка, герметизатор для трубы 850-1200 мм

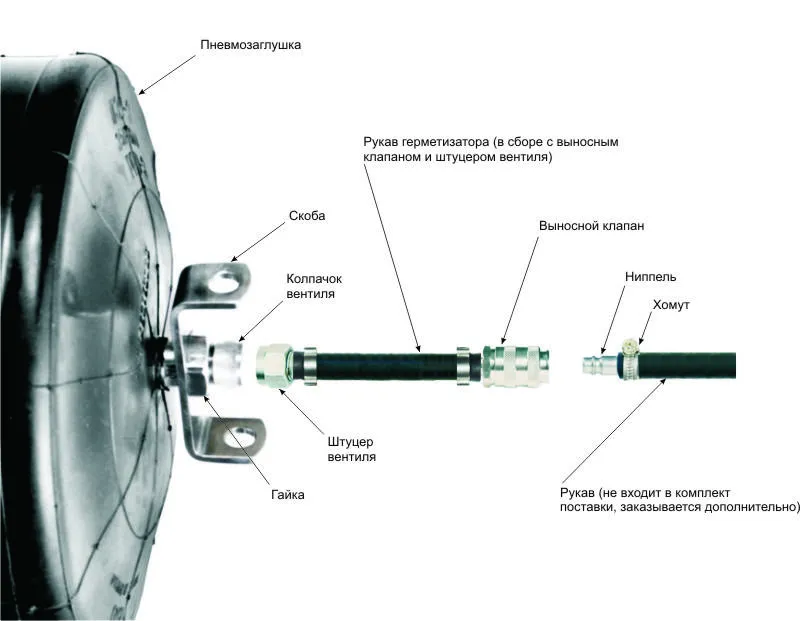

Пневмозаглушки для нефти и нефтепродуктов, представляют собой полую цилиндрическую оболочку с двумя плоскими днищами, на одном из днищ расположен вентиль для заполнения оболочки сжатым воздухом с закрепленной на нем скобой или серьгой, на другом — отсутствует кронштейн для фиксации пневмозаглушки в трубе. Вентиль, скоба и проушина изготовлены из нержавеющей стали.

Герметизатор применяются в нефтепроводах, при наличии открытой торцевой части трубопровода или при возможности вырезки в трубе операционного отверстия, равного габаритным размерам пневмозаглушки. Открытая торцевая часть трубопровода имеется на канализационных сетях в колодцах обслуживания, через которые производится установка пневмозаглушек. Открытую торцевую часть трубопровода можно сформировать путем отрезания дефектного участка трубопровода и замены его кондиционной трубой, что применяется на нефтепроводах и нефтепродуктопроводах.

Изделия имеют сертификат утвержденного образца, сопровождаются инструкциями и журналами эксплуатации, подробным описанием процесса монтажа и демонтажа, требованиями безопасности, указаниями по хранению и транспортировке, гарантиями изготовителя.

Вид пневмоклапана: клапан вентиля

ОСНОВНЫЕ ПАРАМЕТРЫ

Обозначение изделия Наружный диаметр в исходном состоянии, мм Длина оболочки в исходном состоянии, мм Масса, кг, не более
Герметизатор ПЗУ-5 МН 815 1274 73,0
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Обозначение изделия Диапазон диаметров труб, перекрываемых заглушкой, мм Допустимое давление подпора жидкости (газа) в трубопроводе с максимально допустимым диаметром трубы,
кг/см2 Рабочее давление воздуха в заглушке, кг/см2 Разрежение газа перед заглушкой в трубопроводе, кг/см2, не более Наличие кронштейна для фиксации заглушки
Герметизатор ПЗУ-5 МН 850-1200 1 3 -0,5 —
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ В ЗАВИСИМОСТИ ОТ ДИАМЕТРА ТРУБЫ

Обозначение изделия

Внутренний диаметр трубы, мм
Максимально допустимое давление подпора
жидкости (газа) в трубопроводе, кг/см2, не более

Максимально допустимое давление воздуха
в заглушке, кг/см2, не более
Герметизатор ПЗУ-5 МН 850 2,5* 5
1000 2 4
1200 1 3
