Пневмозаглушка масло-бензостойкая, герметизатор для труб от 1200 до 1600 мм

Комплектация: выносной клапан вентиля 9 мм на рукаве подачи воздуха длиной 5 метров, инструкция.

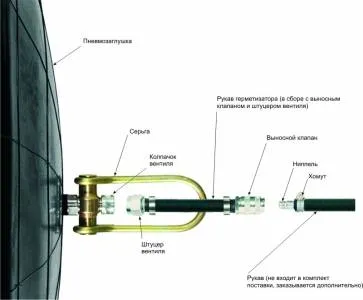

Пневмозаглушка представляют собой полую цилиндрическую оболочку с двумя плоскими днищами, на одном из днищ расположен вентиль для заполнения оболочки сжатым воздухом с закрепленной на нем скобой или серьгой, на другом — проушина для фиксации пневмозаглушки в трубе при стравливании сжатого воздуха из оболочки и сходе воды, накопившейся за ней в процессе проведения ремонта. Вентиль, скоба и проушина изготовлены из нержавеющей стали.

Герметизаторы применяются при наличии открытой торцевой части трубопровода или при возможности вырезки в трубе операционного отверстия, равного габаритным размерам пневмозаглушки. Открытая торцевая часть трубопровода имеется на канализационных сетях в колодцах обслуживания, через которые производится установка пневмозаглушек. Открытую торцевую часть трубопровода можно сформировать путем отрезания дефектного участка трубопровода и замены его кондиционной трубой, что применяется на нефтепроводах и нефтепродуктопроводах.

Изделия имеют сертификат утвержденного образца, сопровождаются инструкциями и журналами эксплуатации, подробным описанием процесса монтажа и демонтажа, требованиями безопасности, указаниями по хранению и транспортировке, гарантиями изготовителя.

Вид пневмоклапана: клапан выносной со штуцером

ОСНОВНЫЕ ПАРАМЕТРЫ

Обозначение изделия Наружный диаметр в исходном состоянии, мм Длина оболочки в исходном состоянии, мм Масса, кг, не более
Герметизатор ПЗУ-7 КМВ 1080±15 1700±30 140,0
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Обозначение изделия Диапазон диаметров труб, перекрываемых заглушкой, мм Допустимое давление подпора жидкости (газа) в трубопроводе с максимально допустимым диаметром трубы,
кг/см2 Рабочее давление воздуха в заглушке, кг/см2 Разрежение газа перед заглушкой в трубопроводе, кг/см2, не более Наличие кронштейна для фиксации заглушки
Герметизатор ПЗУ-7 КМВ 1200-1600 1 3 -0,5 +
* — для нефтепроводов и нефтепродуктопроводов — давление не более 1 кг/см2
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ В ЗАВИСИМОСТИ ОТ ДИАМЕТРА ТРУБЫ

Обозначение изделия

Внутренний диаметр трубы, мм
Максимально допустимое давление подпора
жидкости (газа) в трубопроводе, кг/см2, не более

Максимально допустимое давление воздуха
в заглушке, кг/см2, не более
Герметизатор ПЗУ-7 КМВ 1400 1,3 3
1500 1,1 3
1600 1 3
* — для фиксации пневмозаглушки в трубе использование кронштейна заглушки запрещено! Допускается использование механических упоров.
