Пневмозаглушка масло-бензостойкая, герметизатор для труб от 200 до 400 мм

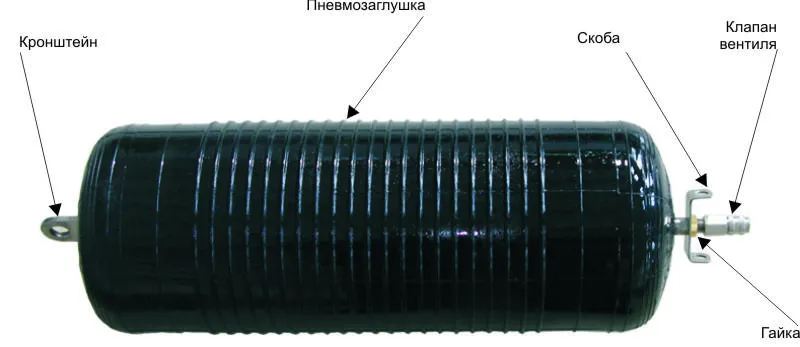

Пневмозаглушка представляет собой полую цилиндрическую оболочку с двумя плоскими днищами, на одном из днищ которой расположен вентиль для заполнения оболочки сжатым воздухом с закрепленной на нем скобой или серьгой, на другом — проушина для фиксации пневмозаглушки в трубе при стравливании сжатого воздуха из оболочки и сходе воды, накопившейся за ней в процессе проведения ремонта. Вентиль, скоба и проушина изготовлены из нержавеющей стали.

Пневмозаглушки применяются при наличии открытой торцевой части трубопровода или при возможности вырезки в трубе операционного отверстия, равного габаритным размерам пневмозаглушки. Открытая торцевая часть трубопровода имеется на канализационных сетях в колодцах обслуживания, через которые производится установка пневмозаглушек. Открытую торцевую часть трубопровода можно сформировать путем отрезания дефектного участка трубопровода и замены его кондиционной трубой, что применяется на нефтепроводах и нефтепродуктопроводах.

Изделия имеют сертификат утвержденного образца, сопровождаются инструкциями и журналами эксплуатации, подробным описанием процесса монтажа и демонтажа, требованиями безопасности, указаниями по хранению и транспортировке, гарантиями изготовителя.

Вид пневмоклапана: клапан выносной со штуцером

ОСНОВНЫЕ ПАРАМЕТРЫ

Обозначение изделия

Наружный диаметр в исходном состоянии, мм

Длина оболочки в исходном состоянии, мм

Масса, кг, не более

ПЗУ-2

190±5

650±10

7

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Обозначение изделия

Диапазон диаметров труб, перекрываемых заглушкой, мм

Допустимое давление подпора жидкости (газа) в трубопроводе с максимально допустимым диаметром трубы,
кг/см2

Рабочее давление воздуха в заглушке, кг/см2

Разрежение газа перед заглушкой в трубопроводе, кг/см2, не более

Наличие кронштейна для фиксации заглушки

ПЗУ-2

200-400

1,5*

4

-0,5

-/+

* — для нефтепроводов и нефтепродуктопроводов — давление не более 1 кг/см2

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ В ЗАВИСИМОСТИ ОТ ДИАМЕТРА ТРУБЫ

Обозначение изделия

Внутренний диаметр трубы, мм

Максимально допустимое давление подпора
жидкости (газа) в трубопроводе, кг/см2, не более

Максимально допустимое давление воздуха
в заглушке, кг/см2, не более

ПЗУ-2

200

8

16

250

6

12

300

3,5

8

350

2

4

Другие наименования: герметизатор, заглушка трубы, пробка пневматическая
