Пневмозаглушка масло-бензостойкая, герметизатор для труб от 40 до 70 мм

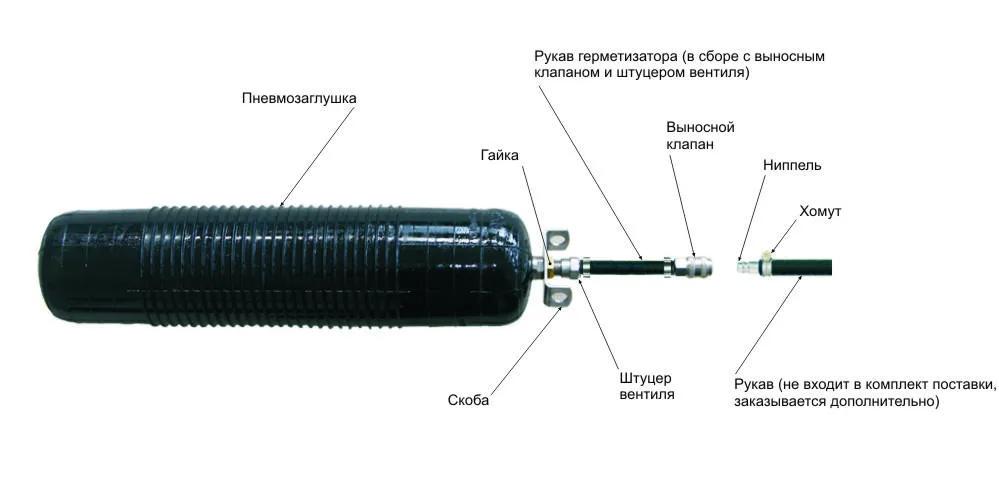

Пневмозаглушка представляет собой полую цилиндрическую оболочку с двумя плоскими днищами, на одном из днищ которой расположен вентиль для заполнения оболочки сжатым воздухом с закрепленной на нем скобой или серьгой, на другом — проушина для фиксации пневмозаглушки в трубе при стравливании сжатого воздуха из оболочки и сходе воды, накопившейся за ней в процессе проведения ремонта. Вентиль, скоба и проушина изготовлены из нержавеющей стали.

Пневмозаглушки применяются при наличии открытой торцевой части трубопровода или при возможности вырезки в трубе операционного отверстия, равного габаритным размерам пневмозаглушки. Открытая торцевая часть трубопровода имеется на канализационных сетях в колодцах обслуживания, через которые производится установка пневмозаглушек. Открытую торцевую часть трубопровода можно сформировать путем отрезания дефектного участка трубопровода и замены его кондиционной трубой, что применяется на нефтепроводах и нефтепродуктопроводах.

Изделия имеют сертификат утвержденного образца, сопровождаются инструкциями и журналами эксплуатации, подробным описанием процесса монтажа и демонтажа, требованиями безопасности, указаниями по хранению и транспортировке, гарантиями изготовителя.

Вид пневмоклапана: клапан выносной со штуцером

ОСНОВНЫЕ ПАРАМЕТРЫ
Обозначение изделия

Наружный диаметр в исходном состоянии, мм

Длина оболочки в исходном состоянии, мм

Масса, кг, не более

ПЗУ-0,4

33±3

185±5

0,2

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Обозначение изделия

Диапазон диаметров труб, перекрываемых заглушкой, мм

Допустимое давление подпора жидкости (газа) в трубопроводе с максимально допустимым диаметром трубы,
кг/см2

Рабочее давление воздуха в заглушке, кг/см2

Разрежение газа перед заглушкой в трубопроводе, кг/см2, не более

Наличие кронштейна для фиксации заглушки

ПЗУ-0,4

40-70

0,1

0,3

-0,5

—

Другие наименования: герметизатор трубы, пробка пневматическая
