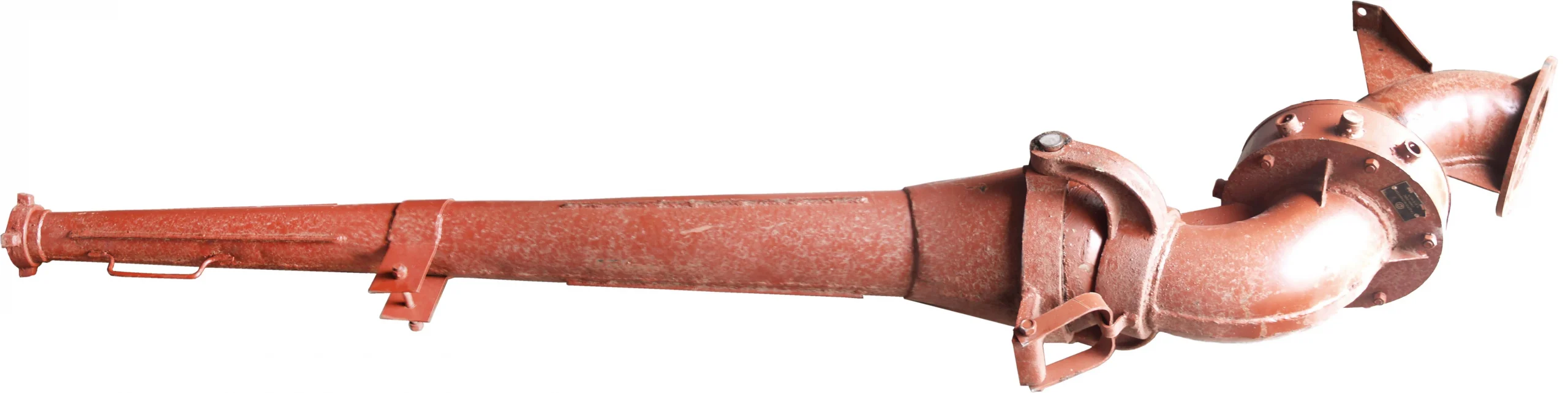

Гидромонитор ГМН 250-С

НАЗНАЧЕНИЕ

Гидромонитор ГМН-250С предназначен для размыва пород и полезных ископаемых на открытых разработках при больших объемах работ.

КРАТКОЕ ОПИСАНИЕ

Гидромонитор ГМН-250С состоит из нижнего колена 5, шарнира горизонтального поворота 4, верхнего колена 1, с шаровым шарниром вертикального подъема 2, ствола 8 и сменной насадки 7, которая крепится к стволу накидной гайкой. На верхней части нижнего колена, имеющего входное отверстие диаметром 250 мм, устанавливается стакан, который обхватывает шарнир горизонтального поворота. Шарнир дает возможность поворачивать верхнее колено со стволом на 360°. Шарниры горизонтального поворота и вертикального подъема имеют резиновые уплотнения. Конический ствол сужает сечение струи до 105 мм в поперечнике. Усилие передается верхнему колену через кронштейн 6.

Управление гидромонитором осуществляется вручную водилом 3, (труба или брус) длиной от 4 до 6 м, являющимся одновременно противовесом.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Рабочее давление воды, МПа, не более	1,5
Объемный расход воды, м3/с, не более	0,43
Угол поворота ствола в горизонтальной плоскости, град.	360
Угол вертикального поворота, град.:
вверх	27
вниз	27
Диаметр входного отверстия, мм	250
Диаметр сменных насадок, мм	50, 70, 90, 100
Габаритные размеры, мм, не более:
длина	3200
ширина	510
высота	1450
Масса гидромонитора с насадкой и комплектом запчастей, кг	195

МОНТАЖ И ЭКСПЛУАТАЦИЯ

Гидромонитор в сборе присоединяется фланцем нижнего колена к напорному водоводу посредством болтов М20.

Между фланцем гидромонитора и водоводом ставится уплотнительная прокладка.

Для устойчивости гидромонитора при работе опорный кронштейн 5 нижнего колена прикрепляют к деревянному бруску или легким полозьям. Размыв породы и полезных ископаемых производится мощной струёй воды.

Диаметр насадки выбирается в зависимости от крепости размываемой породы.

Минимальное расстояние гидромонитора от забоя определяется условиями техники безопасности.

Во время работы гидромонитора следует строго следить за тем, чтобы водяная струя была компактной. В противном случае необходимо заменить насадку.

Смазку подшипника (шарикоподшипник упорный одинарный № 8156 ГОСТ 7872-89) горизонтального поворота и шарнира вертикального подъема ствола при работе гидромонитора производить 1 раз в 2 — 3 месяца универсальной тугоплавкой водостойкой смазкой 1-13 ОСТ 38.01.145-80.

Примечание. Во избежание попадания в гидромонитор мусора, водорослей, и т.п., подаваемая вода должна быть профильтрована через решетку.

МЕРЫ БЕЗОПАСНОСТИ

При испытании гидромонитора на прочность, лица, не имеющие прямого отношения к испытаниям, должны быть удалены от стенда.

Запрещается производить ликвидацию недоделок, подтягивание болтов в соединениях и прочие работы с гидромонитором, находящимся под давлением.

Запрещается приблежаться к гидромонитору при гидравлических испытаниях на герметичность.

Запрещается производить гидравлические испытания гидромонитора при наличии воздуха в проточной части.

КОМПЛЕКТ ПОСТАВКИ

Обозначение	Наименование	Количество
ГМН-250С	Гидромонитор	1
ГМН-250-0010А	Насадок ?50	1
ГМН-250-0012	Насадок ?70	1
ГМН-250-0013	Насадок ?90	1
ГМН-250-0014	Насадок ?100	1
ГМН-250-0316	Манжета	1
ГМН-250-0317	Манжета	1
ГМН-250-04СБ	Колено нижнее	1
ГМН-250-05СБ	Колено верхнее	1
ГМН-250-0318	Оголовок с конусом	1
ГМН-250-03СБ	Ствол	1
ГМН-250	Подшипник на поворот гидромонитора	1
ГМН-250-0401А	Стакан	1
Шкворень и втулка	1
