Манжета герметизирующая (МГ)

Name: Манжета герметизирующая (МГ)
SKU: 5167028
Availability: InStock

100,00 ₽

Манжета герметизирующая (МГ) от Экотек: надежная защита трубопроводов и футляров в любых условиях. От -60 до +50°C. Купить у нас!

Артикул: 5167028 Категория: Переходы, балластировка, защита изоляции труб

Описание

Назначение

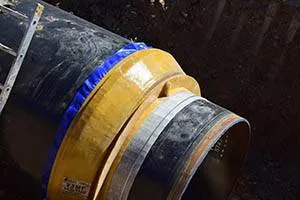

Используется для качественной герметизации пространства между трубопроводом и защитным футляром (на переходах под автомобильными или железными дорогами), а также применяются и в других инженерных конструкциях. Резиновые герметизирующие манжеты предназначены для эксплуатации в любых климатических зонах. МГ можно использовать в температурном диапазоне от –60 до +50°C.

МГ представляет собой оснащенное гофрами изделие, которое имеет форму усеченного конуса. Концевые участки манжеты выполнены в виде цилиндра. Подобные детали устанавливаются на трубопроводы и футляры переходов. Они фиксируются на трубах металлическими хомутами.

Типы манжет

Манжеты герметизирующие производятся неформовым способом и могут быть двух типов:

разъемные (разрезные);
неразъемные.

Неразъемные изделия используются при проведении капитального ремонта, который включает в себя такие виды работ:

замена трубопровода железнодорожного или автомобильного перехода;
возведение новых объектов.

Разъемные манжеты предназначены для функционирующих трубопроводов и подлежащих капитальному ремонту. В общем виде можно сказать, что разрезные резиновые МГ применяются преимущественно для ремонта трубопроводов, а неразъемные – при их строительстве.

Модель манжеты	Диаметр трубопровода (D), мм	Диаметр защитного футляра (d), мм	Диаметры манжет, мм	Длина манжет, мм
К трубопроводу	К кожуху
МГ 57/159	57	159	63	163	315
МГ 89/219	89	219	95	223	450
МГ 89/273	89	273	95	277	480
МГ 89/325	89	325	95	329	480
МГ 108/219	108	219	114	223	195
МГ 108/273	108	273	114	277	475
МГ 108/325	108	325	114	329	575
МГ 159/325	159	325	165	329	450
МГ 159/377	159	377	165	381	610
МГ 219/426	219	426	225	430	495
МГ 219/530	219	530	225	534	775
МГ 273/426	273	426	279	430	430
МГ 273/530	273	530	279	534	410
МГ 273/720	273	720	279	724	750
МГ 325/426	325	426	331	430	450
МГ 325/530	325	530	331	534	650
МГ 325/720	325	720	331	724	915
МГ 325/820	325	820	331	824	1050
МГ 377/630	377	630	383	634	820
МГ 377/720	377	720	383	724	905
МГ 426/630	426	630	432	634	525
МГ 426/720	426	720	432	724	825
МГ 530/720	530	720	536	724	580
МГ 530/820	530	820	536	824	680
МГ 530/1020	530	1020	536	1024	1360
МГ 630/820	630	820	636	824	650
МГ 720/1020	720	1020	726	1024	450
МГ 720/1220	720	1220	726	1224	1030
МГ 820/1020	820	1020	826	1024	385
МГ 820/1220	820	1220	826	1224	1065
МГ 1020/1220	1020	1220	1026	1224	610
МГ 1220/1420	1220	1420	1226	1424	570
МГ 1420/1720	1420	1720	1426	1724	585
