Скальный лист дублированный (СЛД)

Назначение

Материал предназначен для защиты изолированной поверхности труб или трубных секций на период транспортировки и строймонтажных работ, в период их засыпки скальным или мерзлым грунтом, а также во время эксплуатации от воздействия скального грунта при продольных (и поперечных) перемещениях подземного трубопровода.

Может также использоваться для футеровки рабочих труб на переходах через авто- и железные дороги, коммуникации, трубопроводы различного назначения, прокладываемых в защитном кожухе; на воздушных переходах (через ручьи, овраги и др.), прокладываемых в защитном кожухе; на подводных переходах на участках, укладываемых методами сплава или протаскивания, а также на участках, балластируемых кольцевыми утяжелителями и чугунными грузами.

Изготавливается из сырья, полученного дублированием рулонного композиционного полимерного материала и полотна нетканого иглопробивного.

Указания по эксплуатации

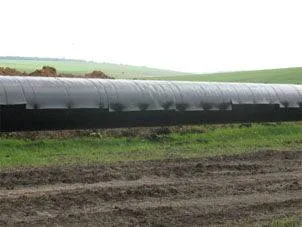

СЛД закрепляют на изолированной поверхности трубопровода до начала работ по его укладке в траншею, а при защите изоляции труб и трубных секций на период их транспортировки и строймонтажных работ. Время проведения работ по защите изоляционного покрытия определяется проектной организацией. СЛД закрепляют на трубах стяжными хомутами.

Монтаж производится в следующей последовательности:

• сторона листа длиной 1200 мм устанавливается параллельно оси трубы и листом укрывают изолированную поверхность;
• закрепляют лист двумя стяжными хомутами на расстоянии 150–200 мм от его концов;
• следующий лист накладывают на предыдущий на расстоянии 50–100 мм и закрепляют стяжными хомутами по середине участка перекрытия и на расстоянии 150–200 мм от конца;
• снимают стяжной хомут, установленный на конце предыдущего листа у участка их перекрытия.

СЛД закрепляются на поверхности труб с усилием, исключающим их смещение на всех стадиях работ, включая укладку трубопровода в траншею. Перед засыпкой трубопровода натяжение стяжных хомутов ослабляют. Это необходимо для создания возможности свободного перемещения трубопровода внутри кожуха из СЛД в процессе эксплуатации. На уклонах микрорельефа натяжение стяжных хомутов не ослабляют.

При укладке в траншею, образованную взрывными методами, на дно насыпают щебень слоем, достаточным для исключения прямого контакта поверхности зафутерованного трубопровода с острыми зубцами горных пород.

Зафутерованный СЛД трубопровод засыпают скальным или мёрзлым грунтом с размерами фракций не более 70 мм до уровня выше его верхней образующей на 300 мм с применением одноковшового экскаватора. Дальнейшую засыпку траншеи производят бульдозером.

При необходимости применения для первичной засыпки трубопровода скального грунта с размерами фракций до 100 мм, его поверхность дополнительно укрывают СЛД, укрывая не менее половины его диаметра.
