Скальный лист (СЛ)

Назначение

Обеспечивает защиту изолированной поверхности трубопровода в процессе засыпки его мерзлым или скальным грунтом и во время эксплуатации (от воздействия грунта при перемещениях магистрали под землей). Он выполнен по особой технологии, обеспечивающей достаточную прочность, — из нетканого синтетического материала, листы которого пропитаны карбамидоформальдегидной смолой, смешанной с отвердителем.

При помощи скального листа можно защитить трубопроводы диаметром до 1 420 мм. Он способен предотвратить воздействие на изолированную поверхность труб мерзлых, скальных, минеральных грунтов с примесью глины, гальки и т. д. Кроме того, СЛ служит хорошей защитой при вынужденных продольных и поперечных перемещениях трубопровода.

Скальный лист успешно применяется для защиты изолированной поверхности:

• при транспортировке трубопровода и проведении монтажных работ;
• футеровке трубных секций и рабочих плетей на переходах через автодороги и ж/д пути;
• прокладке воздушных переходов (к примеру, над оврагами или ручьями), монтаже подводных переходов (в случае укладки методом протаскивания);
• балластировании чугунными грузами и утяжелителями.

Технология использования СЛ

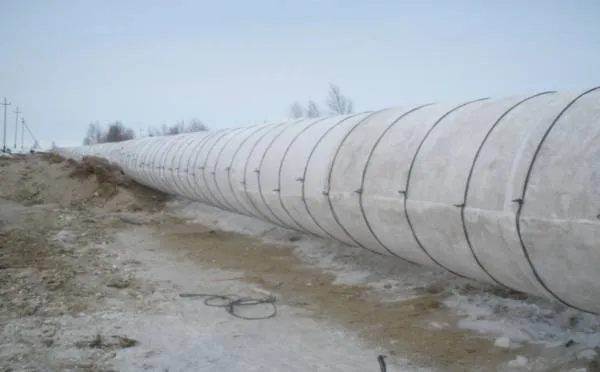

Крепится скальный лист при помощи бандажных стяжек или проволочных скруток с таким усилием, чтобы предотвратить смещение СЛ на любой из стадий работ. В последнем случае используют либо вязальную проволоку диаметром 6 мм, либо капроновый канат с прочностью на разрыв более 600 кг. Сварные стыки защищают скальным листом еще перед опусканием трубопроводов в траншеи.

Перед засыпкой траншей грунтом натяжение скруток / стяжек ослабляют, что, при необходимости, позволит в дальнейшем свободно перемещать трубопровод внутри кожуха. Однако, если уклон микрорельефа в зоне прокладки трубопровода — более 3°, ослаблять стяжки скального листа не нужно.

Если траншея образована взрывным методом, дно траншеи устилается щебнем в количестве, достаточном для предотвращения прямого контакта острых зубцов породы с поверхностью зафутерованного трубопровода.

Трубопровод, зафутерованный скальным листом и уложенный в траншею, засыпают мерзлым или скальным грунтом. Размер фракций при этом должен быть не более 70 мм в диаметре. Изначально засыпка производится одноковшовым экскаватором до уровня, который выше верхней точки трубопровода на 300 мм. Для дальнейшей засыпки рационально использовать бульдозер и грунт более крупных фракций, так как он не будет контактировать со скальным листом.

В случае, когда первоначальную засыпку трубопровода можно сделать только грунтом, размер частиц которого достигает 100 мм, следует использовать дополнительные меры защиты. Перед засыпкой траншеи поверхность магистрали укрывается дополнительным скальным листом. При этом СЛ располагают таким образом, чтобы большая ось симметрии листов размещалась в плоскости, поперечной оси трубопровода.
